Spur 0 Universalbausatz DB Rohrschwenkausleger

Artikel-Nr.: WM0504_1 (Modelloption: Bausatz)

Lieferung 6 Tage nach Zahlungseingang

8,35
incl. MwSt, zzgl. Versand


Mögliche Versandmethoden: Lang + Gleise versichert Deutschland 7,95, Mini per Brief Deutschland 1,25 €, Maxibrief unversichert weltweit 9,60 €, Normal unversichert Deutschland 5,60 €, Normal + Lang + Gleise versichert EU 19,60 €, Normal + Lang + Gleise versichert Weltweit 42,20 €, Päckchen unversichert weltweit 18,80 €, Mini per Brief Europa 4,10 €, Klein unversichert Deutschland 3,60 €, Maxibrief unversichert EU 9,60 €, Letter worldwide 4,10 €, Big Letter worldwide 4,90 €, Normal + Lang + Gleise versichert Schweiz 32,60 €

Universalbausatz für einen exakt maßstäblichen, vollständig und in sämtlichen Teilen kompromißlos dargestellten DB-Rohrschwenkausleger der Oberleitungen Re160 und Re75. Der Bausatz kann u.a. montiert werden:

  • mit Spitzenrohr
  • mit Spitzenseil
  • Bauarten a, b oder d,
  • langes oder kurzes Stützrohr
  • für Bogenaußen- und Innenseiten
  • für Sehkeile I bis III
  • als Zwergausleger
  • im Doppelausleger an Kettenwechsel und Weichenmitte
  • für Kettenwerke Re160 mit oder ohne Beiseil
  • für Kettenwerke Re75
  • als doppelter Bogenabzug
  • an alle Masten unseres Systems

Der umfangreiche, superdetaillierte Bausatz enthält hierfür alle präzise geätzten Neusilber- und Edelstahlteile, Rohre aus Messing, ggf. zur Verstärkung Messingdraht- oder Federstahlseelen, Feinststahlseil 0.36 mm für die Variante mit Spitzenseil, Quetschhülsen und Kleinteile für die Tragseilklemme mit Verschraubung M0.6 am oberen Auslegerende, Windsicherungsdraht 0.15 mm, Dreischeibenisolatoren für die Verwendung ab Epoche IIIa bis heute, zwei Edelstahl-Seitenhalter für 650 mm und 1050 mm Vorbildmaß. Der Ausleger kann bei Montage des Leichtbauseitenhalters mit einer Windsicherung ausgestattet werden, eine zweite Öse für den Beiseilhänger der Re160 liegt ebenfalls bei, ebenso wie verschiedene Fahrdrahtklemmen für Seitenhalter oder Stützrohr, die in die Enden der Fahrdrahtelemente eingelötet werden, bevor dieses im fertig eingebauten Ausleger eingeclipst wird. Der Auslegerbausatz zeichnet sich durch folgende Eigenschaften aus:

  • Universalbausatz für alle Varianten der Re75 und Re160
  • filigran geätzte Gelenkhalter für Spitzenrohr und Auslegerrohr
  • maßstäbliche Rohre und Seile
  • filigrane Stützrohraufhängung
  • hohe Elastizität
  • maßstäbliche Leichtbau-Seitenhalter in zwei Längen, Edelstahl mit Clipsaufnahme für Fahrdrahtelemente
  • Feinststahlseil 0.36 mm für Varianten mit Spitzenseil
  • Darstellung aller technischer Details wie Rohrklemmen, Seilklemmen, Isolatorflanschen, Gelenkhalter und Flanschplatten, Abzughalter und Windsicherung
  • Tragseilklemme mit Sechskantschraube M0.6 und vorbildlicher Klemme
  • vorbildlicher Auslegerrohr-Kopf
  • maßstäbliche Isolatoren Bauart 2 Ebs 13.05.10 mit gerillter Rückseitendarstellung
  • Montage an allen unseren Oberleitungsmasten möglich (Winkelmasten und Doppelausleger: Montagewinkelsatz erforderlich)

Für die Montage des Auslegers in seinen unzähligen Varianten ist unser Leitfaden erforderlich, der für alle Varianten 1:1 Bauzeichnungen enthält. Für Doppelausleger (im Weichenbereich oder Kettenwerkswechsel) ist ein Montagewinkelsatz erforderlich, ebenso für jeweils zwei Bogenabzüge. Der Preis für das Fertigmodell beinhaltet die Montage an einem Masten, ggf. erforderliche Zusatzbauteile (Montagewinkel bei Doppelauslegern und Winkelmasten) hingegen nicht.

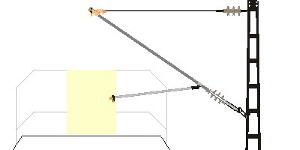

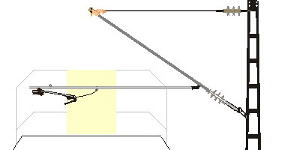

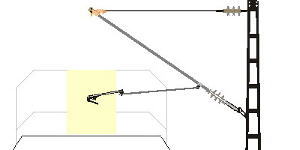

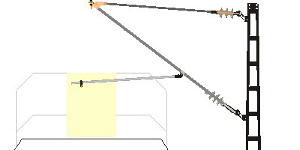

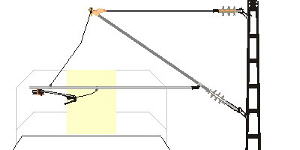

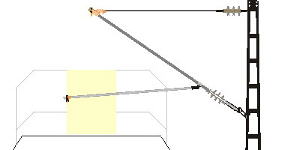

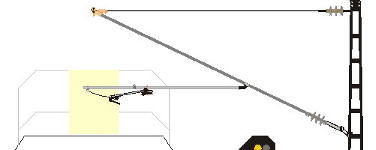

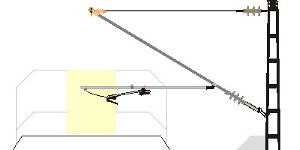

Der Leitfaden enthält Bauanleitungen und Zeichnungen u.a. für folgende Aufbauvarianten dieses Bausatzes:

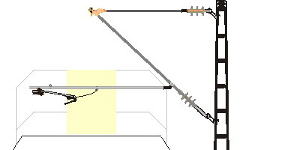

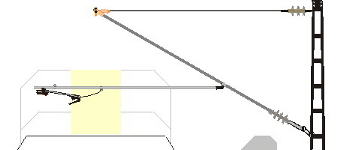

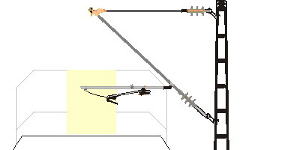

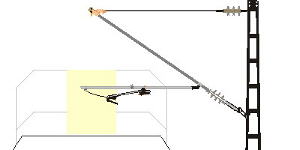

1. Ausleger Bauart d mit Spitzenrohr und Leichtbauseitenhalter - lang

2. Ausleger Bauart d mit Spitzenrohr und Leichtbauseitenhalter - kurz

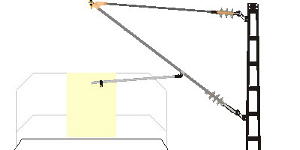

3. Ausleger Bauart d mit Spitzenrohr und Stützrohr - lang für Kettenwechsel

4. Ausleger Bauart d mit Spitzenrohr und Stützrohr - kurz für Kettenwechsel

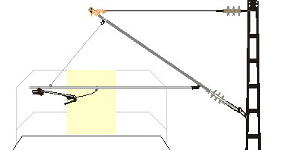

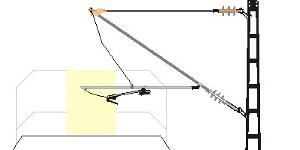

5. Auslager Bauart a mit Spitzenseil und Leichtbauseitenhalter - lang mit Stützrohrhänger für Re160 Kettenwerke ohne Beiseil (kurzer Ausleger: Bauart Re75 kurz)

6. Auslager Bauart a mit Spitzenseil und Leichtbauseitenhalter - kurz Sehkeil I
7. Auslager Bauart a mit Spitzenseil und Leichtbauseitenhalter - lang Sehkeil I
8. Auslager Bauart a mit Spitzenrohr und Leichtbauseitenhalter - kurz Sehkeil I
9. Auslager Bauart a mit Spitzenrohr und Leichtbauseitenhalter - lang Sehkeil I

10. Auslager Bauart a mit Spitzenseil und Leichtbauseitenhalter - kurz Sehkeil II
11. Auslager Bauart a mit Spitzenseil und Leichtbauseitenhalter - lang Sehkeil II
12. Auslager Bauart a mit Spitzenrohr und Leichtbauseitenhalter - kurz Sehkeil II
13. Auslager Bauart a mit Spitzenrohr und Leichtbauseitenhalter - lang Sehkeil II

14. Auslager Bauart a mit Spitzenseil und Leichtbauseitenhalter - kurz Sehkeil III
15. Auslager Bauart a mit Spitzenseil und Leichtbauseitenhalter - lang Sehkeil III
16. Auslager Bauart a mit Spitzenrohr und Leichtbauseitenhalter - kurz Sehkeil III
17. Auslager Bauart a mit Spitzenrohr und Leichtbauseitenhalter - lang Sehkeil III

18. Auslager Bauart a mit Spitzenseil und Leichtbauseitenhalter - kurz

19. Auslager Bauart a mit Spitzenseil und Leichtbauseitenhalter - lang

20. Auslager Bauart b mit Spitzenseil und Stützseil - neutral für überhöhte Bögen Außenseite

21. Auslager Bauart d mit Spitzenrohr und Leichtbauseitenhalter - lang als Kurzausleger für reduzierten Abstand Gleismitte-Mastvorderkante MVK=2460

22. Auslager Bauart d mit Spitzenrohr und Leichtbauseitenhalter - kurz als Kurzausleger für reduzierten Abstand Gleismitte-Mastvorderkante MVK 2460

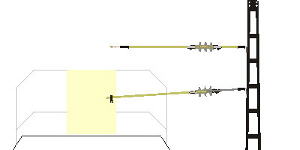

23. Zweifacher Bogenabzug

24. Ausleger Bauart Re75 mit Spitzenseil und Stützrohr - kurz

25. Ausleger Bauart Re75 mit Spitzenseil und Stützrohr - lang
